Funktionsweise der Stromversorgung

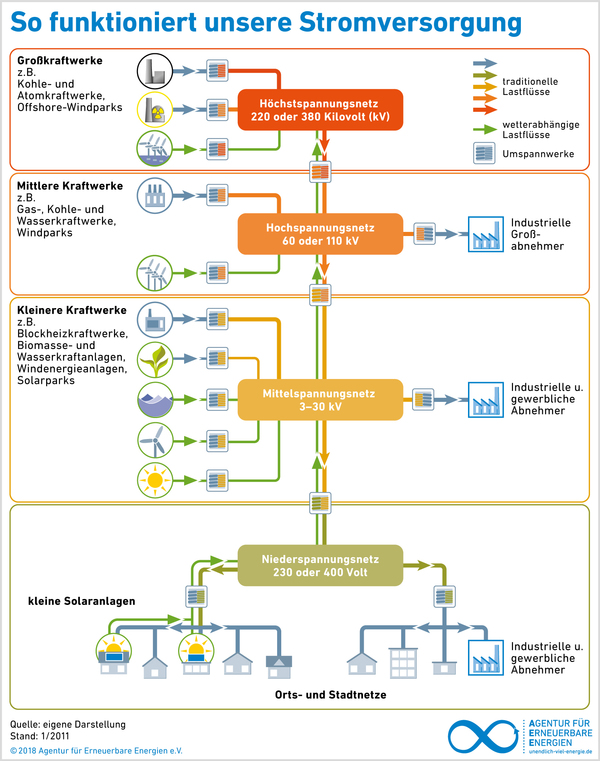

Wie funktioniert unsere Stromversorgung? Die Grafik zeigt den Weg des Stroms von der Erzeugung über die verschiedenen Spannungsebenen im Stromnetz bis zum Verbraucher und zeigt die Änderungen durch die Energiewende auf.

Das Stromnetz in Deutschland ist traditionell als Einbahnstraße konzipiert. Das Höchstspannungs- oder
Übertragungsnetz transportiert den Strom aus Großkraftwerken über große Entfernungen zu den
Verbrauchsschwerpunkten. Die Hochspannungsnetze verteilen den Strom in einer größeren Region auf die
Mittelspannungsnetze. Von dort fließt er in die lokalen Niederspannungsnetze, an die kleine Stromverbraucher angeschlossen sind. Durch den Ausbau von Wind- und Solarenergie kehren sich die Lastflüsse nun zeitweise um. Dann fließt Strom von den unteren in die oberen Spannungsebenen.
