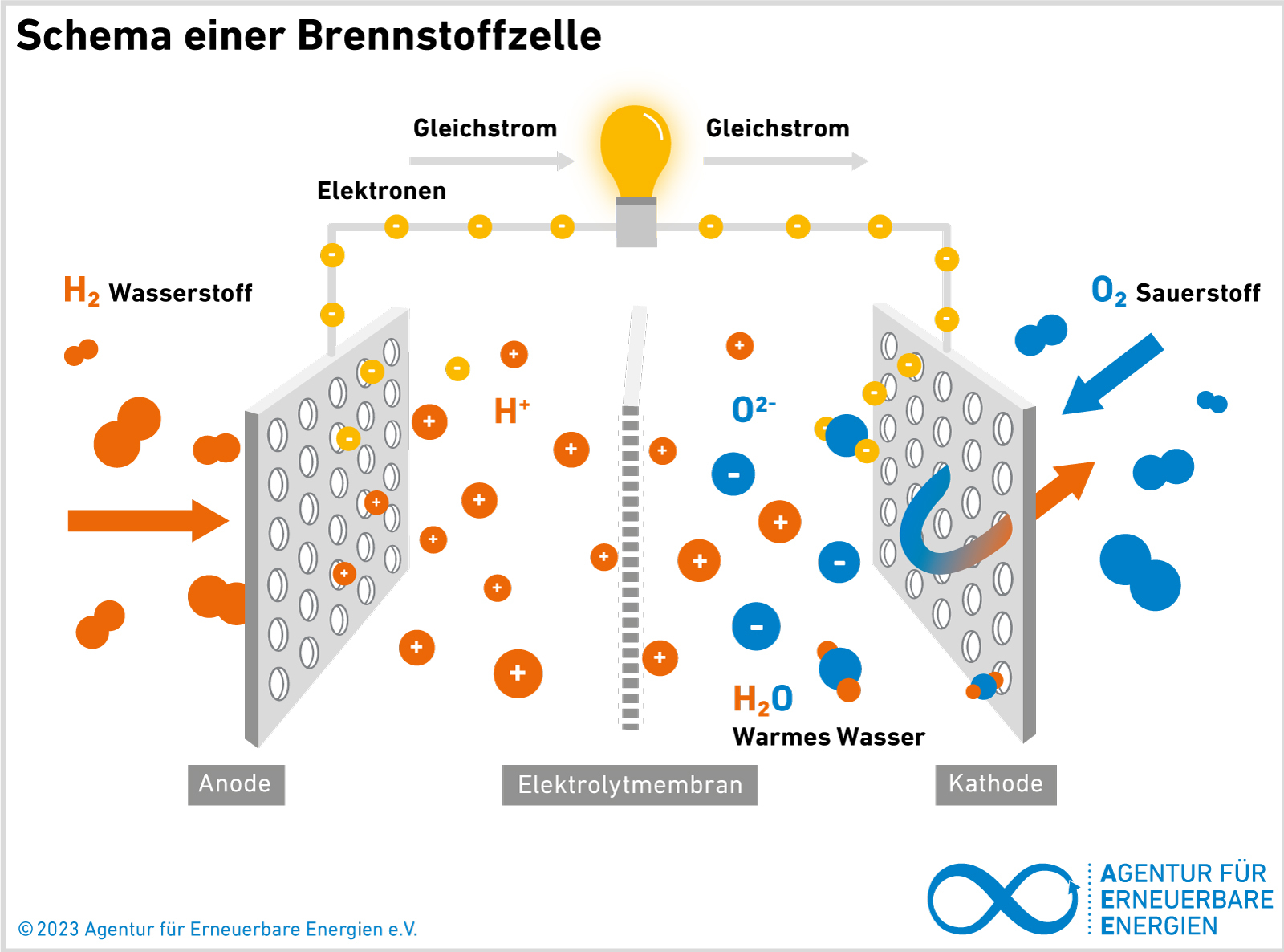

Schema einer Brennstoffzelle

In der Brennstoffzelle reagiert Wasserstoff mit Sauerstoff, ohne dass der Wasserstoff verbrannt wird.

Die chemische Reaktion erfolgt zwischen zwei Elektroden – der Anode und der Kathode. Dazwischen befindet sich ein Elektrolyt oder eine Membran als Trennschicht. Die Wasserstoffmoleküle (H2) zerfallen an der Anode in positiv geladene Wasserstoff-Ionen (H+) und Elektronen. Dabei entsteht Strom. Die Elektronen fließen nun zur Kathode, wo sie auf Sauerstoff treffen. Dort bilden sie positiv geladene Sauerstoff-Ionen (O2-). Die Wasserstoff-Ionen wandern durch den Elektrolyten oder die Membran zur Kathode und verbinden sich mit den Sauerstoff-Ionen zu Wasser (H20). Dabei entsteht Wärme.
